Ремонт зарядного устройства: что можно починить самому
Почему зарядное устройство перестало работать и что можно починить самому: обрыв кабеля, грязный разъем, диагностика мультиметром. Когда чинить опасно.
Телефон перестал заряжаться, и первая мысль обычно про батарею. Но чаще виновата не она, а зарядное устройство: провод пережат в двери, разъем забит пылью, внутри адаптера подсох конденсатор. Часть таких поломок правда чинится дома за полчаса. Другая часть - нет, и лучше это узнать до того, как возьметесь за отвертку.
Коротко о главном
Своими руками чинят обрыв провода, грязный или разболтанный разъём, вздутый конденсатор и перегоревший предохранитель: место обрыва находят мультиметром в режиме напряжения и прозвонки. Перед разборкой адаптер отключают от розетки, гарантийные заклеенные блоки не вскрывают. При запахе гари, треснувшем корпусе, искрении и постороннем треске зарядку выбрасывают. Дешёвый безымянный адаптер проще заменить, ремонт оправдан для дорогих фирменных зарядок.
- Чаще всего зарядка перестает работать из-за обрыва в кабеле, грязного разъема или подсохшего конденсатора внутри адаптера, а не из-за батареи телефона.
- Перед разборкой зарядку обязательно отключают от розетки, а фирменные заклеенные блоки лучше не вскрывать, пока они на гарантии.
- Мультиметр в режиме измерения напряжения и прозвонки быстро показывает, где именно обрыв: в адаптере или в кабеле.
- Обрыв провода, грязный или разболтанный разъем, вздутый конденсатор и перегоревший предохранитель можно попробовать починить самому.
- Запах гари, треснувший корпус, искрение и посторонний треск - однозначный повод выбросить адаптер и не пытаться его ремонтировать.
- Дешевый безымянный адаптер и кабель обычно дешевле заменить целиком, чем чинить; ремонт оправдан для дорогих фирменных зарядок быстрого заряда.
- Аккуратное обращение с кабелем и регулярная чистка разъема продлевают срок службы зарядного устройства сильнее любого ремонта.
Почему зарядное устройство перестает работать: типичные причины
Самая частая причина - механическое повреждение кабеля. Провод постоянно сгибается в одних и тех же точках, у штекера и у корпуса адаптера, и жилы внутри изоляции со временем ломаются от усталости металла. Снаружи кабель выглядит целым, а внутри уже есть обрыв.
На втором месте - грязный или разболтанный USB-разъем: на адаптере, на кабеле, на самом телефоне. Пыль и ворс из кармана притягиваются статикой и мешают контакту не хуже настоящего обрыва.
Дальше идут поломки самого блока питания: перегорел предохранитель, высох электролитический конденсатор, отошла пайка на плате. Такой адаптер может оставаться теплым и даже светить индикатором, но заряжает медленно или не заряжает вовсе.
Есть причина, которую легко упустить: дело не в зарядке, а в порту телефона или в его контроллере заряда. Если один и тот же кабель с адаптером не заряжают ни один из нескольких разных гаджетов - зарядка виновата почти наверняка. Если не заряжается только один конкретный телефон, а остальные от той же зарядки работают нормально, стоит проверить разъем именно на нем.
Меры безопасности перед тем, как разбирать зарядку
Перед разборкой зарядное устройство отключают от розетки без исключений. Внутри блока питания какое-то время после отключения может оставаться заряд на конденсаторах, поэтому голыми руками сразу лезть в плату не стоит.
Разбирать имеет смысл только недорогие адаптеры на винтах, у которых корпус нормально открывается и закрывается обратно. Фирменные зарядки Apple, Samsung и других крупных брендов чаще всего склеены ультразвуковой сваркой, а не собраны на крепеже: после вскрытия корпус уже не встанет герметично. Такой адаптер стоит открывать, только если он уже не подлежит гарантийному обмену и терять действительно нечего.
Работать лучше на сухом столе без металлических предметов рядом, при хорошем освещении. Мультиметр и паяльник стоит держать под рукой заранее, а не бегать за инструментом с открытой платой в руках.
Как проверить зарядное устройство мультиметром?
Мультиметр - самый доступный способ понять, где именно проблема, до того как что-то разбирать. Прибор переводят в режим измерения постоянного напряжения (диапазон 20 В), щупы прикладывают к контактам выходного разъема адаптера: плюс к центральному контакту USB, минус к боковому.
Исправный блок питания на линии USB должен показывать напряжение около 4,8-5,2 В. Если мультиметр показывает ноль, дело почти наверняка в самом адаптере: сгорел предохранитель или пробит один из элементов схемы. Если напряжение на выходе есть, а телефон все равно не заряжается, проблему нужно искать дальше по цепи - в кабеле или в разъеме телефона.
Кабель проверяют отдельно, в режиме прозвонки. Один щуп на контакт разъема с одной стороны кабеля, второй - на соответствующий контакт с другой стороны. Прибор молчит и показывает бесконечное сопротивление - значит, внутри есть обрыв жилы. Полезно прозванивать кабель, слегка изгибая его по всей длине: обрыв часто "плавающий" и проявляется только в одном определенном положении провода.
Ремонт кабеля: обрыв провода и повреждение изоляции
Обрыв жилы почти всегда происходит в 3-5 сантиметрах от одного из разъемов - именно там кабель сгибается сильнее всего. Починить такой участок можно двумя способами.
Первый: укоротить кабель, отрезав поврежденный отрезок, зачистить оставшиеся провода внутри (обычно это линии данных и линия питания) и впаять их напрямую в контакты старого штекера или нового разъема, купленного отдельно. Пайка тонких проводов USB-C с восемью-десятью контактами требует хорошего зрения, флюса и тонкого жала - для новичка это скорее тренировка, чем быстрый ремонт.
Второй способ проще: если обрыв "плавающий" и провод работает в одном определенном положении, место сгиба можно временно зафиксировать изолентой или термоусадкой. Это не ремонт, а костыль на пару недель, но иногда его хватает, чтобы не покупать новый кабель прямо сейчас.
Поврежденную изоляцию без обрыва жилы можно просто заклеить термоусадкой или изолентой в несколько слоев. А вот оголенные провода сетевого кабеля возле вилки трогать нельзя ни в каком виде - если оплетка повреждена именно там, кабель однозначно под замену.
Чистка и замена USB-разъема на адаптере и на кабеле
Первое, что стоит попробовать при плохом контакте, - почистить разъем. В порт на адаптере, на телефоне или на кабеле часто набивается пыль вперемешку с ворсом. Чистят сухой зубочисткой без металлических вставок, ватной палочкой со слегка смоченным в спирте кончиком или баллончиком со сжатым воздухом. Металлические иголки и скрепки лучше не использовать - контакты внутри разъема легко погнуть.
Если контакт пропадает от легкого шевеления штекера, дело в самом разъеме: металлические лепестки внутри со временем теряют упругость. На кабеле разъем можно заменить целиком - отпаять старый и впаять новый такого же типа, USB-A, микро USB или USB-C, купленный отдельно в магазине радиодеталей. Стоит такая деталь недорого, а работа занимает 20-30 минут при наличии паяльника.
Разъем на самом адаптере менять сложнее: обычно нужен доступ к плате внутри корпуса, а дешевые блоки питания редко рассчитаны на разборку без повреждений.

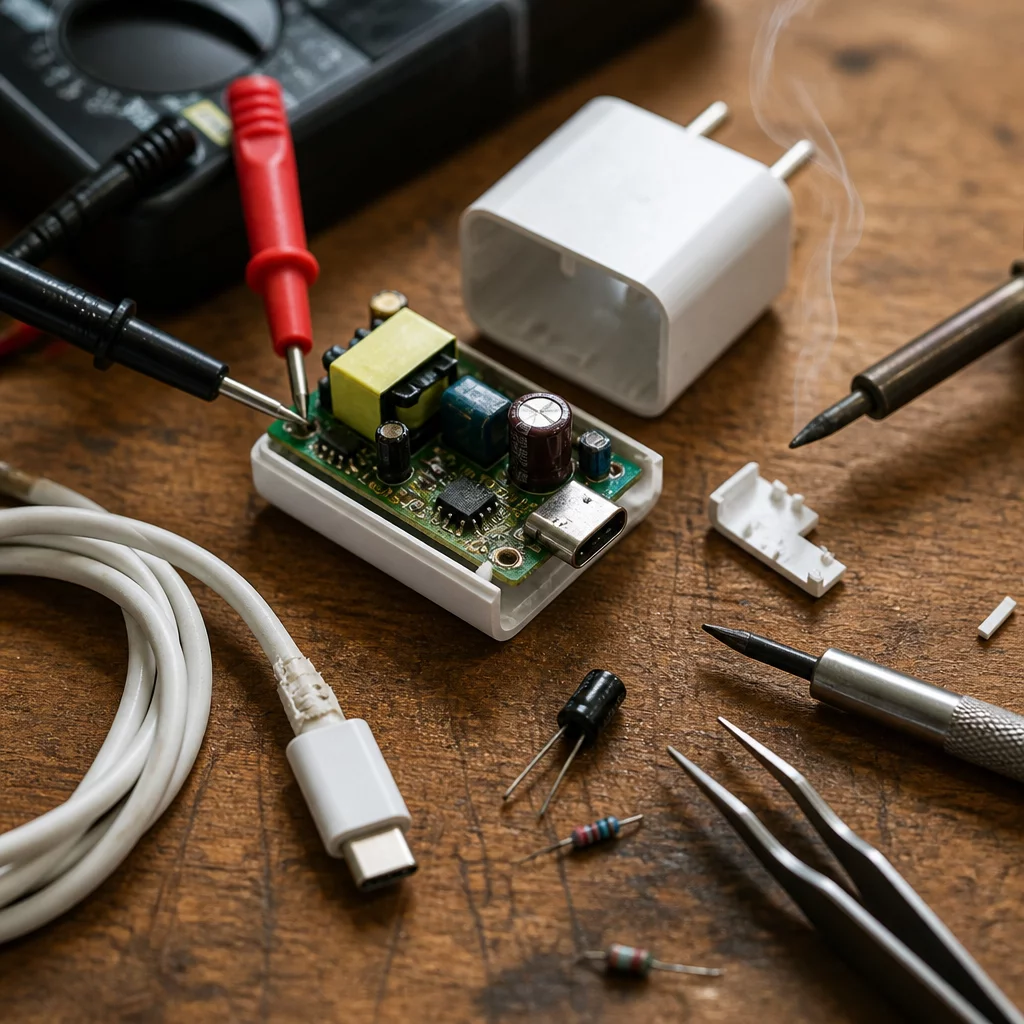

Что можно почистить и перепаять внутри блока питания?
Внутри блока питания без специальных навыков имеет смысл трогать немногое. Сначала - визуальный осмотр платы на предмет вздутых или потекших конденсаторов: у исправного конденсатора верхняя крышка плоская, у вышедшего из строя она вздутая или лопнувшая. Заменить такой конденсатор на аналогичный по емкости и напряжению - вполне посильная задача при базовых навыках пайки.
Дальше - предохранитель, если он выполнен отдельным стеклянным или керамическим цилиндром, а не впаян намертво плавкой перемычкой прямо на плате. Перегоревший предохранитель виден сразу: нить внутри колбы разорвана или сама колба потемнела. Менять его нужно строго на аналогичный по номиналу тока - иначе адаптер либо перестанет защищать себя от перегрузки, либо станет слишком чувствительным и будет сгорать заново.
Трансформатор, микросхему контроллера, диодный мост и дорожки на плате трогать без опыта работы с импульсными блоками питания не стоит. Здесь легко не отремонтировать устройство, а окончательно его убить или получить удар током при следующем включении в розетку.
Какие поломки нельзя чинить самому и почему это опасно?
Есть несколько признаков, при которых от самостоятельного ремонта лучше отказаться сразу. Запах гари изнутри корпуса или темные подпалины на плате означают, что где-то произошло короткое замыкание с перегревом, а без приборной диагностики непонятно, что именно пострадало. Треснувший или оплавленный корпус в районе сетевой вилки - явный признак перегрева контактов, продолжать пользоваться таким адаптером опасно.
Искрение при подключении к розетке - однозначный повод выбросить зарядку и не пытаться ее чинить. Скорее всего пробита изоляция между сетевой и низковольтной частью платы, а такой пробой держит человека под риском поражения током вплоть до смертельного. Треск, гудение или посторонний звук во время работы адаптера тоже говорят о серьезной проблеме внутри, а не о том, что зарядку "просто надо почистить".
Отдельно стоит вопрос гальванической развязки. Сетевое напряжение 220 В и низковольтная часть, которая идет к телефону, внутри исправного адаптера разделены изолирующим барьером трансформатора или оптопары. При неаккуратной пайке или замене деталей "на глаз" этот барьер легко нарушить - и тогда телефон в руках человека, воткнувшего адаптер в розетку, окажется под сетевым напряжением. Такой риск не стоит экономии на новом блоке питания.
Когда дешевле купить новую зарядку, чем ее ремонтировать?
Если поломка ограничивается кабелем или дешевым безымянным адаптером, почти всегда дешевле купить новый комплект целиком, чем тратить вечер на пайку ради экономии двухсот-трехсот рублей. С оригинальными фирменными адаптерами быстрой зарядки ситуация другая: они стоят заметно дороже, и ремонт одного только кабеля отдельно от блока питания уже может быть оправдан.
Пригодится и запасной вариант на время ремонта или замены. Если под рукой только повербанк, важно правильно его заряжать, чтобы не посадить его собственную батарею быстрее срока. При частых поездках имеет смысл заранее выбрать повербанк подходящей емкости, а если предстоит перелет - уточнить правила провоза повербанка в самолете: его, в отличие от обычной зарядки, нельзя сдавать в багаж.
Если же ломается адаптер быстрой зарядки на 65-100 Вт для ноутбука или планшета, ремонт в сервисном центре часто выходит дешевле новой оригинальной зарядки. А вот чинить такое устройство самому без опыта не стоит - слишком высокая выходная мощность и более сложная схема внутри.
Как продлить срок службы зарядного устройства?
Большая часть поломок кабеля и разъема - результат многолетнего механического износа, и его можно заметно замедлить. Кабель не стоит перегибать под острым углом у самого штекера: именно там жилы ломаются чаще всего. При переноске в сумке или кармане провод лучше сворачивать свободной петлей, а не наматывать туго на палец или на сам адаптер.
Разъем на телефоне и на кабеле стоит время от времени осматривать и продувать от пыли, не дожидаясь, пока контакт начнет пропадать сам. И не стоит вырывать штекер резким движением за провод - тянуть нужно за корпус вилки или разъема.
Оригинальный или сертифицированный адаптер обычно служит дольше дешевого noname-аналога - за счет более качественных конденсаторов и защиты по току. Кстати, USB-порт на адаптере со временем страдает от той же пыли и окисления, что и разъемы других устройств: если параллельно приходится выбирать флешку для того же порта, стоит помнить, что грязный разъем одинаково мешает и зарядке, и передаче данных.
Часто задаваемые вопросы
Можно ли самому вскрывать зарядное устройство Apple или Samsung? Технически да, но фирменные блоки часто заклеены, а не собраны на винтах, и после разборки корпус уже не встанет герметично. Внутри такого адаптера гальваническая развязка от сети сделана компактно, и при неаккуратной пайке легко нарушить изоляцию между высоковольтной и низковольтной частью платы. Если зарядка на гарантии, разборка ее автоматически снимает.
Почему зарядное устройство сильно греется при работе? Умеренное тепло - это нормально, адаптер рассеивает часть мощности на элементах преобразователя. А вот опасный нагрев, когда корпус горячий на ощупь уже через минуту, обычно говорит о высохшем конденсаторе фильтра или деградации диодного моста. Такую зарядку лучше отключить от сети и не пользоваться ею до диагностики.
Что делать, если зарядка искрит при подключении к розетке? Искрение при подключении к розетке почти всегда означает пробой изоляции или короткое замыкание внутри блока питания. Пользоваться таким адаптером нельзя ни при каких обстоятельствах, самостоятельный ремонт тоже не стоит начинать: без опыта работы с сетевым напряжением риск поражения током выше, чем стоимость новой зарядки.
Сколько стоит ремонт зарядного устройства в сервисном центре? Замена кабеля или разъема обходится в среднем в 300-800 рублей, ремонт платы адаптера с заменой конденсаторов и предохранителя дороже - от 500 до 1500 рублей в зависимости от модели. Если оригинальная зарядка стоит меньше суммы ремонта, мастера обычно сразу предлагают купить новую.
Как понять, что проблема в кабеле, а не в адаптере? Проще всего подключить телефон другим кабелем к тому же блоку питания: пошла зарядка - дело в кабеле. Второй способ - пошевелить кабель у обоих концов во время зарядки и следить за индикатором на экране: если соединение то пропадает, то появляется, скорее всего внутри кабеля есть обрыв жилы возле разъема.
